速来围观!关于压缩机量热计这7大系统的详细介绍

浏览次数:40发布日期:2020-09-23
   速来围观!关于压缩机量热计这7大系统的详细介绍
  压缩机量热计是一款用于物理变化和脱离的热量或热容量的测量仪器。常用的方法包括差示扫描量热仪,等温微量量热仪,等温滴定量热仪和加速量热仪。只需在金属容器中装满水,然后将其悬挂在燃烧室上方并安装温度计即可,这使它成为一种简单的热量计。
  为了确定物质A和B之间反应的每单位焓变,将它们放在量热计中,并记录反应前后的温度。将温度变化乘以物质的质量和比热可得出反应吸收的能量,然后将其除以物质A的量即可得到反应焓的变化。该方法主要用作大学教育中的量热法实践。但是,这里忽略了通过容器壁的热损失以及温度计和容器本身的热容量。
  设备测试原理:
  通过计算机系统对设备进行控制与测量,为一个典型设备的控制与测试原理图,该设备具有一个试验台位,其上通常具有5个自动工况控制点:环境温度、吸气温度(量热器出口温度)、吸气压力、排气压力、过冷温度,并且具有一个数据采集器,用于采集在制冷量计算或测试中需要的监视数据,如:吸气温度、排气温度、第二制冷剂压力、被测压缩机外壳温度等。另外,还需要监测被测压缩机的输入电参数,以及第二制冷剂量热器内的电加热器的输入电能。

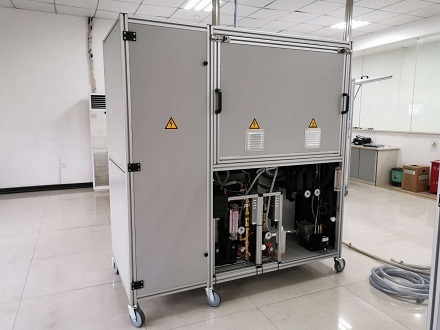

压缩机量热计

  设备主要是由一个带有环境工况可调的,具有压缩机模拟替代系统的测试系统构成。压缩机量热计主要由以下几部分构成:
  1、压缩机冷凝压力控制系统;
  2、压缩机过冷温度控制系统;压缩机过冷温度的控制系统和冷凝器压力控制系统原理基本相同,只不过监视的是过冷温度,传感器也是温度传感器,此外由于过冷器内被测压缩机的过冷盘管放热很小,所以过冷器的换热量设计,要小于冷凝器。
  3、压缩机蒸发压力控制系统;该系统一般通过控制节流阀门(膨胀阀)的开度,来保证蒸发压力的稳定。其控制流程为:蒸发(吸气)压力变送器—PID控制仪表—自动阀门调整机构—节流阀门。
  4、压缩机吸气温度、制冷量量热控制系统;该系统相对比较复杂,它是通过监视被测压缩机制冷剂出口温度(蒸发器的出口温度),来控制加热量,使电加热器、量热罐漏热量、被测压缩机蒸发盘管放热量,三者达到动态平衡。当稳定后,电加热量和量热罐漏热量之和就是当前工况下的被测压缩机的制冷量。其流程为:吸气(出口)温度变送器—PID控制仪表—电功率调整系统—电加热。
  5、压缩机环境温度控制系统;该系统是一个相对独立的控制系统,它由循坏风机、电加热器、制冷压缩机组、循环风道以及电气控制系统构成,其控制流程为:环境温度变送器—PID控制仪表—电功率调整系统—电加热。
  6、压缩机制冷剂充注、回收系统;本系统是本实验装置的辅助系统,它由真空泵、充注管路、回收压缩机机组系统构成。
  7、压缩机测试、控制系统。该系统通常具有以下报警功能:
  ①可燃气体浓度超标报警;
  ②环境、冷凝、过冷、量热系统过热报警;
  ③系统缺水、缺气报警(如果测试系统需要的话);
  ④制冷机组高低压报警;
  ⑤量热罐(过冷、冷凝罐),超压报警;
  ⑥电气回路短路保护。
